微型平行线开缝型顶丝式弹性联轴器-G1T

产品特性◆零间隙◆传递较小的扭矩◆一体化狭缝切槽型金属弹性联轴器◆高扭转刚性和卓越的灵敏度(G1T)◆顺时针与逆时针回转特性完全相同(G1T)◆优异的挠性效果可吸收偏心、偏角和轴向位移◆主体材质为铝合金，螺栓为SCM435◆锁紧方式：顶丝◆主要用途：编码器外型尺寸 (单位:mm)型号ØDLL1M螺栓锁紧扭矩(N.m)G1-15ST15.5212.6M30.7G1-15T15.5233.1M30.7G1-17T17.5233.1M30.7G1-19T19.524.53.5M41.5G1-15STM15.5212.6M30.7G1-15TM15.5233.1M30.7G1-17TM17.5233.1M30.7G1-19TM19.524.53.5M41.5 技术参数型号最大孔径(mm)额定扭矩(N.m)最大扭矩(N.m)最大转速(min-1)容许偏心(mm)容许偏角 (°)轴向位移(mm)参考重量(g) G1-15ST60.20.4150000.11.5±0.1510 G1-15T60.20.4150000.11.5±0.1510 G1-17T6.350.30.6130000.11.5±0.2512 G1-19T80.40.8100000.11.5±0.2514 G1-15STM60.20.4150000.152±0.1510 G1-15TM60.20.4150000.152±0.1510 G1-17TM6.350.30.6130000.152±0.2512 G1-19TM80.40.8100000.152±0.2514 标准孔径型号Ød1.Ød2标准孔径(mm)34566.358G1-15ST◆◆◆◆ G1-15T◆◆◆◆ G1-17T ◆◆◆◆ G1-19T ◆◆◆◆G1-15STM◆◆◆◆ G1-15TM◆◆◆◆ G1-17TM ◆◆◆◆ G1-19TM ◆◆◆◆ 订货型号型号：G1-□□T-□□×□□ G1-□□TM-□□×□□例如：G1-17T-6×6 G1-17TM-6×6

产品系列：

弹性联轴器

产品查询返回列表

产品描述

产品特性

◆零间隙

◆传递较小的扭矩

◆一体化狭缝切槽型金属弹性联轴器

◆高扭转刚性和卓越的灵敏度(G1T)

◆顺时针与逆时针回转特性完全相同(G1T)

◆优异的挠性效果可吸收偏心、偏角和轴向位移

◆主体材质为铝合金，螺栓为SCM435

◆锁紧方式：顶丝

◆主要用途：编码器

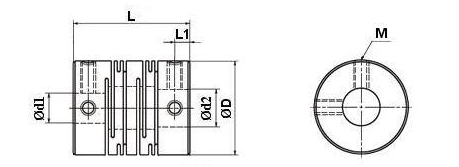

外型尺寸 (单位:mm)

型号	ØD	L	L1	M	螺栓锁紧扭矩(N.m)
G1-15ST	15.5	21	2.6	M3	0.7
G1-15T	15.5	23	3.1	M3	0.7
G1-17T	17.5	23	3.1	M3	0.7
G1-19T	19.5	24.5	3.5	M4	1.5

技术参数

型号	最大孔径(mm)	额定扭矩(N.m)	最大扭矩(N.m)	最大转速(min^-1)	容许偏心(mm)	容许偏角 (°)	轴向位移(mm)	参考重量 (g)
型号	最大孔径(mm)	额定扭矩(N.m)	最大扭矩(N.m)	最大转速(min^-1)	容许偏心(mm)	容许偏角 (°)	轴向位移(mm)	参考重量 (g)
G1-15ST	6	0.2	0.4	15000	0.1	1.5	±0.15	10
G1-15T	6	0.2	0.4	15000	0.1	1.5	±0.15	10
G1-17T	6.35	0.3	0.6	13000	0.1	1.5	±0.25	12
G1-19T	8	0.4	0.8	10000	0.1	1.5	±0.25	14
