FAWJ 梅花联轴器


联轴器可分为刚性联轴器和挠性联轴器两大类。刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力,要求两轴严格对中,但此类联轴器结构简单,制造成本较低,装拆维护方便,能保证两轴有较高的对中性,传递转矩较大,应用广泛。挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器,前一类只具有补偿两轴线相对位移的能力,但不能缓冲减振;后一类因含有弹性元件,除具有补偿两轴线相对位移的能力外,还具有缓冲和减振作用,但传递的转矩因受到弹性元件强度的限制,一般不及无弹性元件挠性联轴器。

产品系列:
  • 产品描述
  • 产品特性

    高扭矩

    振动吸收性能良好

    电气绝缘性能极佳

    结构简单,安装方便

    工作温度在-20~60

    梅花间隔体容许偏心、偏角和轴向位移

    联轴器主体材质为铝合金,螺栓为SCM435

    长度、外径、孔径、键槽可按您的要求定做

    主要用途:步进电机、普通电机、伺服电机

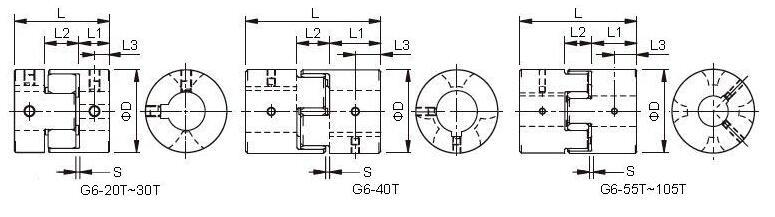

    G6TG6C工程图



    外型尺寸

                                                                                                (单位:mm)

    型号

    ØD

    L

    L1

    L2

    L3

    S

    M

    螺栓锁紧扭矩(N.m)

    G6-20T

    20

    30

    10

    8

    5

    1

    M4

    1.7

    G6-30T

    30

    35

    11

    10

    5

    1.5

    M4

    1.7

    G6-40ST

    40

    55

    19.5

    12

    10

    2

    M5

    4

    G6-40T

    40

    66

    25

    12

    10

    2

    M5

    4

    G6-55T

    55

    78

    30

    14

    10

    2

    M5

    4

    G6-65T

    65

    90

    35

    15

    15

    2.5

    M8

    15

    G6-80T

    80

    114

    45

    18

    15

    3

    M8

    15

    G6-95T

    95

    126

    50

    20

    20

    3

    M8

    15

    G6-105T

    105

    140

    56

    21

    20

    3.5

    M8

    15



    技术参数



    型号

    最大孔径(mm)

    额定扭矩(N.m)

    最大扭矩(N.m)

    最大转速(min-1)

    容许偏心

    (mm)

    容许偏角

    (°)

    轴向位移

    (mm)

    参考重量

    (g)

    G6-20T

    10

    5

    10

    20000

    0.02

    1

    +0.6

    38

    G6-30T

    16

    12.5

    25

    18000

    0.02

    1

    +0.6

    45

    G6-40ST

    24

    17

    34

    15000

    0.02

    1

    +0.8

    140

    G6-40T

    24

    17

    34

    15000

    0.02

    1

    +0.8

    150

    G6-55T

    28

    60

    120

    12000

    0.02

    1

    +0.8

    352

    G6-65T

    38

    160

    320

    10000

    0.02

    1

    +0.8

    570

    G6-80T

    45

    325

    650

    9000

    0.02

    1

    +1

    950

    G6-95T

    55

    450

    900

    8000

    0.02

    1

    +1

    1800

    G6-105T

    60

    600

    1200

    6500

    0.02

    1

    +1

    2400



    标准孔径



    型号

    Ød1.Ød2标准孔径(mm)

    5

    6

    8

    10

    12

    14

    15

    16

    19

    20

    22

    24

    28

    30

    35

    40

    45

    50

    55

    60

    G6-20T

































    G6-30T





























    G6-40ST

























    G6-40T

























    G6-55T





























    G6-65T





























    G6-80T































    G6-95T





























    G6-105T






























    订货型号

    型号:G6-□□T-□□×□□

    例如:G6-65T-22×30
