FACD-BS 膜片联轴器


膜片联轴器这种特性有点像波纹管联轴器,实际上联轴器传递扭矩的方式都差不多。膜片本身很薄,所以当相对位移荷载产生时它很容易弯曲,因此可以承受高达1.5度的偏差,同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,但稍逊于波纹管联轴器。另一方面,膜片联轴器非常精巧,如果在使用中误用或没有正确安装则很容易损坏。所以保证偏差在联轴器的正常运转的承受范围之内是非常必要的。选择适合的联轴器是用好联轴器的关键一步,在设计阶段就得考虑选用什么类型的联轴器了。

产品系列:
  • 产品描述
  • 品特性Features

    零间隙

    高扭矩,高扭转刚性

    卓越的灵敏度

    膜片式弹性联轴器

    顺时针和逆时针回转特性完全相同

    容许偏角和轴向位移

    膜片材质为不锈钢、轴套为铝合金、螺栓为SCM435

    锁紧方式:夹紧

    主要用途:伺服电机、步进电机

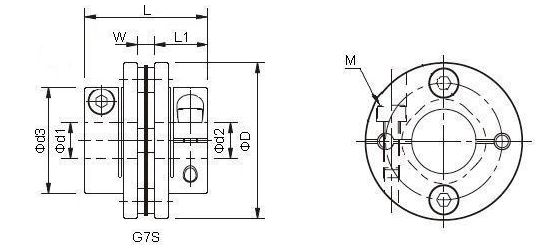

    外形尺寸Dimensions

                                                                                                                     单位[unit]:mm



    型号
    Model

    Ød1  Ød2
    最大孔径
    Max.Bore

    ØD

    Ød3

    L

    L1

    W

    M


    Wrench Torque
    (N.m)

    G7S-34C

    10

    34

    21.6

    31.3

    14.1

    3.1

    M3

    1.5

    G7S-44C

    14

    44

    29.6

    34

    15

    4

    M4

    3

    G7S-56C

    20

    56

    38

    45

    20

    5

    M5

    7

    G7S-63C

    24

    63

    46

    54

    24

    6

    M6

    14

    G7S-68C

    25

    68

    46

    54

    24

    6

    M6

    14

    G7S-82C

    30

    82

    56

    68

    30

    8

    M8

    20





    标准孔径为轴公差h7



    特殊孔径、长度、键槽及轴公差要求可提供非标加工,请联系客服。





    参数Specifications



    型号
    Model

    许转[Nm]
    Permit Torque

    许误Permit Errors

    最高[rpm]
    Max.Rotational Frequency

    偏心[mm]
    Eccentricity

    偏角[]
    angularity

    [mm]
    Shaft End-play

    G7S-34C

    5

    0.02

    1

    ±0.2

    10000

    G7S-44C

    10

    0.02

    1

    ±0.3

    10000

    G7S-56C

    25

    0.02

    1

    ±0.4

    10000

    G7S-63C

    40

    0.02

    1

    ±0.42

    10000

    G7S-68C

    55

    0.02

    1

    ±0.45

    10000

    G7S-82C

    80

    0.02

    1

    ±0.55

    10000





    ※ 最高速未考虑动平衡。



    ※ 扭转弹性常数元件部分独的实测值



    订货Ordering

    型号:G7S-□□C-□□-□□

    例如:G7S-44C-8-14

    ※ 如需另加槽,以非形式定做,在需要加工槽端的径尺寸后加K,例:G7S-56C-15K-19K。
